内置天线驻波比高会导致信号反射严重，降低通信效率，甚至引发设备发热故障。需从阻抗匹配、安装环境、线缆连接、天线本身四方面排查，针对性采取解决措施，恢复正常驻波比（理想值1.2以下，高不超过1.5）。

先排查阻抗匹配问题。内置天线常规阻抗为50Ω，若与设备主板阻抗不匹配，会直接导致驻波比升高。用阻抗测试仪检测主板射频接口阻抗，若偏离50Ω，需调整匹配网络，比如在天线与主板间串联或并联电容、电感，逐步调试至阻抗接近50Ω。比如智能手表内置陶瓷天线，若驻波比达2.0，可在天线馈点串联1pF电容，再测试驻波比，通常能降至1.4以下。IoT设备内置FPC天线，若因PCB布线导致阻抗偏移，可修改布线长度或增加匹配电阻，优化阻抗一致性。

再调整安装位置与环境。内置天线靠近金属部件（如电池、屏蔽罩）时，会因金属遮挡改变辐射特性，导致驻波比升高。将天线远离金属部件，间距至少保持2mm以上，比如手机内置PCB天线，若贴近金属中框驻波比高，可将天线向主板边缘移动3mm，驻波比通常能下降0.3-0.5。避免天线与其他元器件（如扬声器、马达）重叠，这些部件会产生电磁干扰，叠加驻波比问题，可通过调整设备内部布局，让天线处于独立空间，减少干扰影响。

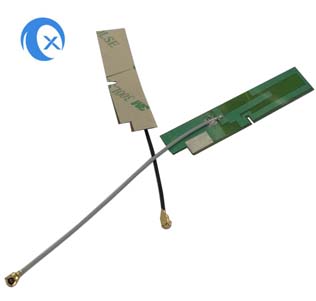

然后检查线缆与接头连接。内置天线馈线接触不良或接头氧化，会导致信号反射加剧，驻波比升高。断开天线与主板的连接，用酒精清洁接头，去除氧化层，再重新插紧，确保接触紧密。若馈线有破损（如FPC馈线折痕），需更换同规格馈线，比如IoT模块内置天线用0.8mm直径的屏蔽馈线，破损后若继续使用，驻波比可能从1.3升至1.8，更换后可恢复正常。部分内置天线无明显接头，需检查馈点焊接情况，若焊点虚焊，重新焊接并测试，确保焊接牢固无空隙。

最后检测天线本身是否故障。内置天线因老化、变形（如陶瓷天线开裂、FPC天线褶皱）导致性能损坏，会使驻波比升高。用驻波比测试仪直接连接天线，若单独测试时驻波比仍高（超过1.5），说明天线已故障，需更换同型号内置天线。比如儿童手表内置天线，若因跌落导致内部结构损坏，驻波比达2.2，更换新天线后，驻波比可恢复至1.2，通信信号也随之增强。
