4G天线怎么和rru连接?

2024-08-12 15:43:27
44

  4G天线与RRU(射频拉远模块)的连接是无线基站建设中的重要环节。以下是关于4G天线如何与RRU连接的详细步骤和注意事项:

  一、连接步骤

  准备工作

  确认天线和RRU的型号、规格以及接口类型是否匹配。

  准备必要的连接工具和材料,如馈线、防水盒、冷缩套管、绝缘胶带等。

  安装天线

  根据设计要求,安装天线支架并调整预定下倾角。

  将天线吊预定高度,并紧固好天线,确保安装角度符合要求(方位角误差不超过2度,下倾角误差不超过0.5度)。

  连接馈线

  使用合适的馈线(通常为1/2馈线)将天线与RRU连接起来。馈线的选择应根据传输距离、信号衰减等因素综合考虑。

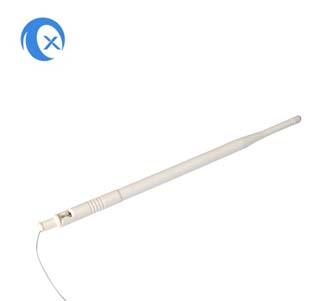

4G天线

  在连接馈线时,注意防水处理,可以使用防水盒或冷缩套管等防水材料,确保连接处不会因雨水渗透而损坏。

  固定馈线

  沿着设计好的走线路由,将馈线固定好,避免在风吹日晒下松动或损坏。

  在馈线穿过墙壁或天花板等位置时,应使用馈线夹或扎带进行固定,并确保馈线有足够的弯曲半径,避免过度弯曲导致信号衰减。

  连接RRU

  将馈线的另一端连接到RRU的相应接口上。注意接口类型的匹配和连接的牢固性。

  在连接过程中,应确保馈线的极性正确,避免接反导致信号传输异常。

  调试与测试

  连接完成后,进行调试和测试工作,确保天线与RRU之间的信号传输正常。

  使用测试手机或设备对基站进行覆盖测试和信号质量测试,确保基站运行正常。

  二、注意事项

  防水处理

  在连接馈线时,务必做好防水处理,避免雨水渗透导致设备损坏或信号衰减。

  接地处理

  确保天线和RRU都接地良好,以提高设备的稳定性。

  信号衰减

  在选择馈线时,应考虑传输距离和信号衰减因素,选择合适的馈线类型和规格。

  在进行天线和RRU的安装和连接工作时,应遵守规程,确保人身和设备。

  维护与检查

  定期对天线和RRU进行检查和维护工作,确保设备正常运行并延长使用。

  通过以上步骤和注意事项的遵循,可以确保4G天线与RRU之间的连接稳定可靠,为无线基站的正常运行提供有力保障。
